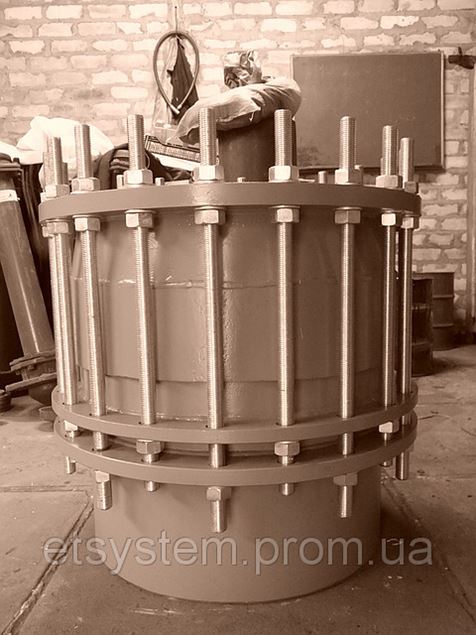

Вставка монтажная ТУ 2563-001 Ду 900, Киев
Описание товара
Производим вставки ремонтные для водопроводов, теплосетей всех типоразмеров.
Монтажная вставка предназначена для монтажа и демонтажа запорно-регулирующей арматуры. Применяется в сетях водопровода и напорной канализации
Общие данные
Монтажная вставка предназначена для монтажа и демонтажа задвижек
и другой запорно-регулирующей арматуры. Применяется в сетях водопровода
и напорной канализации.
1. Монтажная вставка представляет собой сварную конструкцию и
состоит из корпуса, грандбуксы, фланцев, патрубков, колец стопорных
прижимных и уплотнительных.
2. Посредством болтов с гайками осуществляется затяжка уплотнения
на необходимое обжатие поверхности патрубка, препятствующее
просачиванию воды.
3. Монтажная вставка устанавливается последовательно в трубопроводе.
Рабочая середа — вода до 40 С
Рабочее давление — 1,0 МПа (1,6 МПа)
Сведения о сварке:
Вид сварки, применяемый при изготовлении элементов — ручная электросварка.
Сварка производится в соответствии с требованиями РТМ 204
Сведения об испытании:
Сварные швы испытываются неразрушающим методом дефектоскопии. Готовые
монтажные вставки должны выдерживать испытания на прочность и плотность
без разрыва совместно с трубопроводом после монтажа
пробным гидравлическим давлением 2,4 МПа монтажной организацией.
Dу, мм
Ру МПа
Н, мм
n, кол-во шпилек, шт
d, диаметр шпилек, мм
L, длина шпилек, мм
Вес, кг
250
1.0
220
12
20
380
62
1.6
230
12
24
400
66
300
1.0
220
12
20
390
67
1.6
250
12
24
420
84
400
1.0
230
16
24
460
105
1.6
270
16
27
490
142
500
1.0
260
20
24
460
155
1.6
280
20
30
490
200
600
1.0
260
20
27
460
225
1.6
300
20
33
520
305
800
1.0
290
24
30
500
361
1.6
320
24
36
550
469
900
1.0
290
28
30
500
400
1.6
320
28
36
560
535
1000
1.0
290
28
33
510
516
1.6
340
28
39
600
698
1200
1.0
320
32
36
570
895
1.6
360
32
45
650
1070

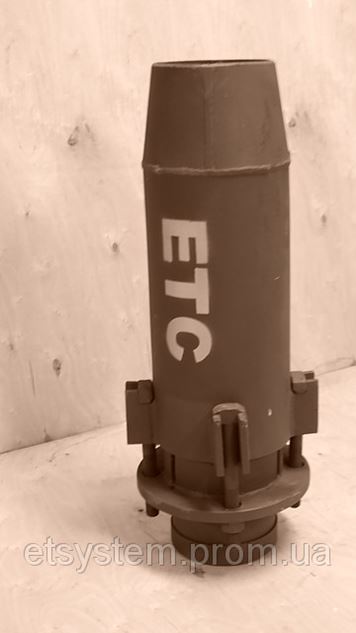

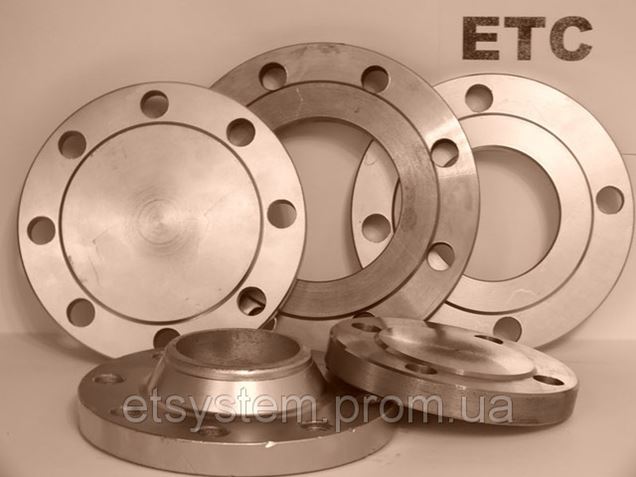

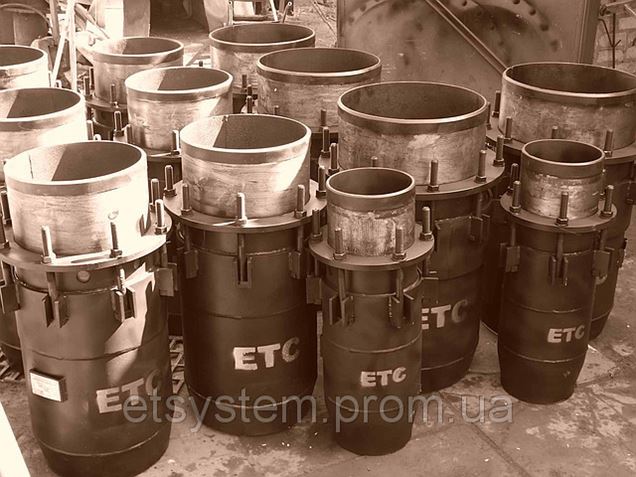

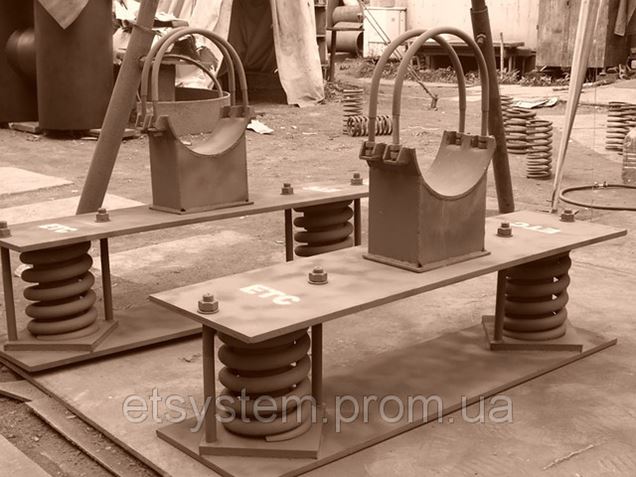

ЕТС производит – оводы, переходы, тройники, компенсаторы, грязевики, воздухосборники, опоры трубопроводов, фланцы, фонари смотровые, вставки демонтажные, сальники набивные.
