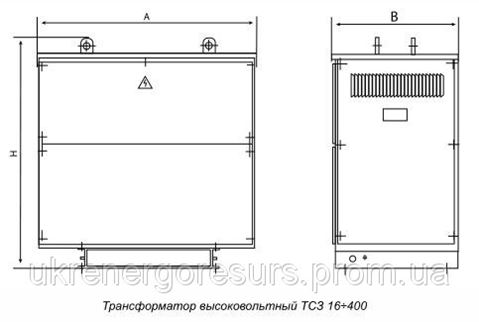

ТСЗ-1600,0/6 (10) (Трансформатор высоковольтный трехфазный силовой), Запорожье

Трансформаторы типа ТСЗ,ТСЗН, ТСЗС, ОС, ОСЗ предназначены для преобразования электрической энергии в электросетях трехфазного переменного тока частотой 50Гц. и устанавливаются в промышленных помещениях и общественных зданиях, к которым предъявляются повышенные требования в части пожаробезопасности, взрывозащищенности, экологической чистоты.

Степень защиты по ГОСТ 14254 - IP00; IP11; IP21.

Трансформаторы соответствуют ГОСТ 11677.

По согласованию с Заказчиком могут быть изготовлены трансформаторы.

мощностью до 10000 кВА. с параметрами, отличными от параметров, приведенных в таблице.

По согласованию с Заказчиком могут быть изготовлены трансформаторы открытого исполнения типа ТС, ТСН.

По согласованию с Заказчиком трансформаторы комплектуются устройствами

тепловой защиты, установленными на выводных концах обмотки НН.

По согласованию с Заказчиком могут быть изготовлены трансформаторы типа ТСЗС, которые предназначены для собственных нужд станций и подстанций, с напряжением короткого замыкания 8%.

По согласованию с Заказчиком могут быть изготовлены однофазные высоковольтные трансформаторы типа ОС, ОСЗ номинальной мощностью до 1000 кВА.

Проверка электрических устройств до ввода в эксплуатацию

Перед вводом в эксплуатацию необходимо выполнить следующие виды проверок:

• Проверить, чтобы позиция всех пластин регулировочных устройств изменения напряжения была одинакова на всех трех фазах.
• Проверить мегомметром с выходным напряжением 1000 В Изоляцию прессующих шпилек магнитопровода, полубандажей на отсутствие замыкания с активной сталью магнитопровода. При измерении пластины заземления отсоединить.
• Измерить сопротивление обмоток постоянному току на всех ответвлениях.
• Проверить коэффициент трансформации на всех ответвлениях.
• Измерить сопротивление изоляции обмоток высокого и низкого напряжения при помощи мегомметра с выходным напряжением 2500 В (для трансформаторов класса напряжения 10 кВ и ниже допускается использование мегомметра с выходным напряжением 1000 В).

Замер сопротивления изоляции обмоток высокого и низкого напряжения должен быть выполнен до подключения трансформатора к электросети.

Замеры необходимо проводить между зажимами высокого напряжения-корпусом, зажимами низкого напряжения – корпусом, зажимами высокого и низкого напряжения – корпусом.

При температуре окружающей среды 20-30 ºС сопротивление изоляции должно быть не менее:

трансформатор с напряжением менее 1 кВ - не менее100 МОм;

трансформатор с напряжением от 1 кВ до 6 кВ - не менее 300 МОм;

трансформатор с напряжением более 6 кВ - не менее 500 МОм;

При удовлетворительных результатах проверок и испытаний трансформатор может быть включен в работу.

При неудовлетворительных результатах измерения сопротивления изоляции обмоток высокого и низкого напряжения необходимо произвести сушку трансформатора

Сушка может быть произведена одним из следующих способов:

• В специальном вакуум-шкафу с электрическим или паровым обогревом.
• В камере с электрическим или паровым обогревом, с применением естественной тяги для удаления испаряющейся влаги.
• Методом дутья, с помощью тепловой пушки с применением фильтров.
• Методом короткого замыкания.

Сушка должна продолжаться до тех пор, пока сопротивление изоляции в нагретом состоянии (температура нагрева 85-100 ºС) не достигнет постоянной величины, которая должна сохраняться неизменной в течении 8-12 ч.

ВНИМАНИЕ: Перед в вводом в эксплуатацию или в случае, если трансформатор вводится в действие после определенного периода нахождения на складе или после длительного периода бездействия, необходимо выполнить очистку трансформатора от отложений пыли, конденсата или загрязнений струей сжатого воздуха под низким давлением и вытереть сухими ветошами.

В заключение рекомендуется выполнить визуальный осмотр трансформатора для обнаружения возможных инородных предметов на поверхности и внутри каналов охлаждения.

Операции для ввода в эксплуатацию

При включении выключателя со стороны высокого напряжения трансформатор издает резкий звук, который за несколько мс снижается до нормального.

До включения выключателя низкого напряжения или выполнения других видов контроля необходимо при помощи вольтметра проверить значение фазных и линейных напряжений.

Если значения совпадают с показателями на табличке, можно перейти к завершению ввода в эксплуатацию.

ВАЖНО: Операции по вводу в эксплуатацию и работы при подаче напряжения должны выполняться специализированным техническим персоналом.
