Современная помехозащищенная РЛС с цифровой обработкой и автоматической передачей информации «Малахит» предназначена для автоматического обнаружения и определения текущих координат (азимута, дальности, курса, скорости и высоты, при сопряжении с ПРВ), параметров траектории движения, признаков государственного распознавания (по данным аппаратуры НРЗ), а так же автоматической передачи данных по сопровождаемым целям потребителям радиолокационной информации при использовании в составе подразделений радиолокационной разведки РТВ и ЗРВ в условиях интенсивных отражений от подстилающей поверхности и наземных предметов, действия организованных активных, пассивных и комбинированных помех, целей, выполненных по технологии "Стелс".

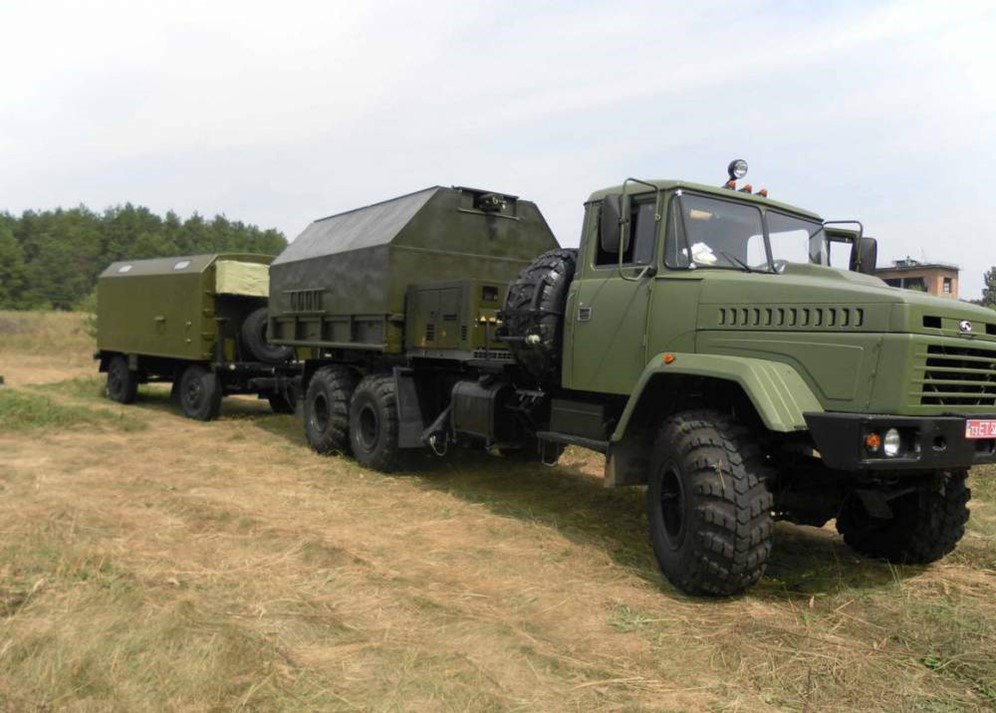

Состав РЛС «Малахит»
- антенна РЛС с размещением на шасси КРАЗ;
- малогабаритные дизельные агрегаты питания (2 шт.)

типа "Honda" с размещением на шасси КРАЗ (вместе с антенной);
- аппаратная станция на автомобильном прицепе.

Основными направлениями разработки РЛС «Малахит» предусматривалось введение: цифровой обработки сигналов, первичной и вторичной обработки радиолокационной информации, аппаратуры компенсации активных шумовых помех, цифровой системы сопровождения движущихся целей, автоматической передачи данных отдаленным потребителям информации, определение радиальной скорости воздушных целей, а также использование транзисторного передатчика.

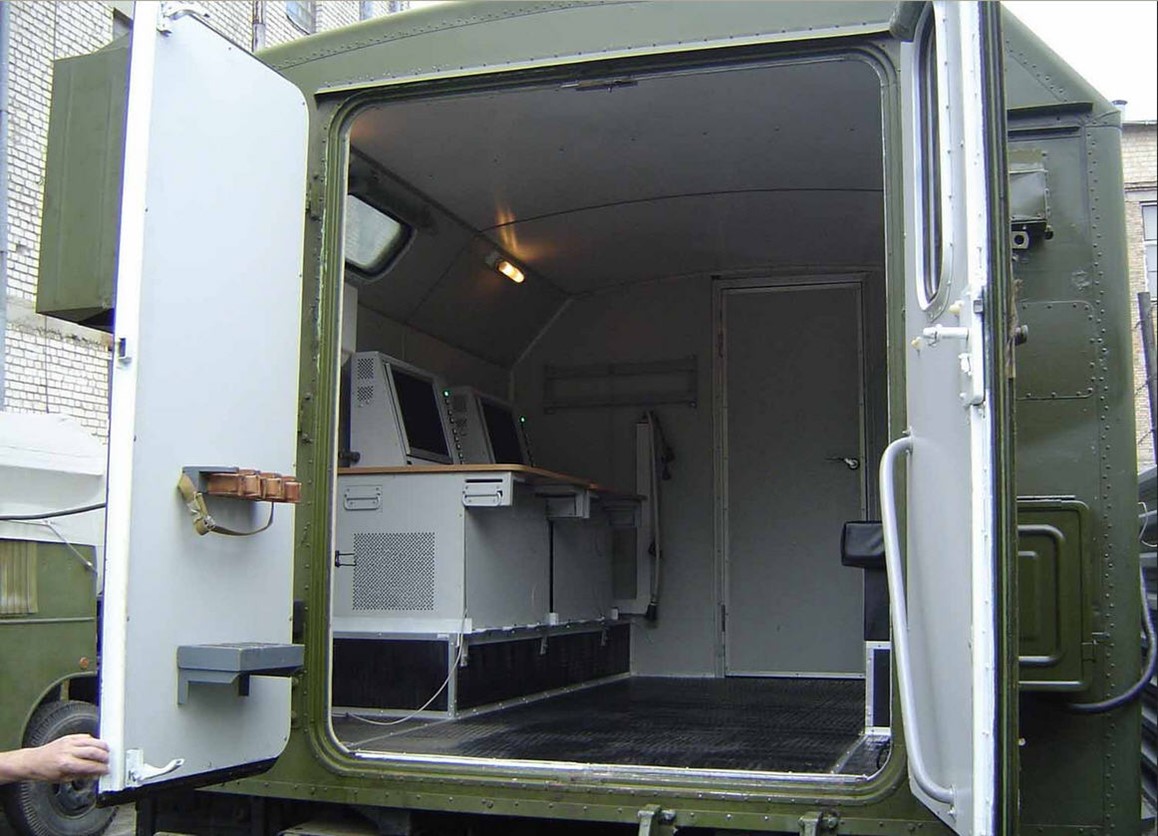

Система цифровой обработки и отображения реализована на базе промышленных компьютеров и видеомониторов автоматизированных рабочих мест (АРМ) и обеспечивает:
- обнаружение и кодировку принятых эхо-сигналов с формированием отметок целей и отображением их на экране цветного монитора;
- селекцию движущихся целей на фоне естественных и организованных пассивных помех;
- управление режимами работы РЛС;
- автоматический контроль работоспособности РЛС и отображение результатов контроля;
- режим имитации для тренировки личного состава;
- создание формуляров целей с определением азимута, дальности, скорости, высоты (при сопряжении с ПРВ) и государственной принадлежности (при сопряжении с НРЗ);
- формирование и отображение траекторий с определением параметров движения целей на основе полученных отметок;
- автоматическую передачу на автоматизированный командный пункт данных о траекториях движения целей на каждом обзоре с помощью канала АПД;
- сопряжение с радиовысотомером типа ПРВ-16А;
- сопряжение с запросчиком типа "Пароль" или "Кремний".
Основные характеристики РЛС «Малахит»:
Количество автоматически выявляемых целей с формированием
трасс и передачей данных потребителю за один обзор зоны действия ....................................... 256
Дальность обнаружения истребителя типа МИГ (на высотах >10 км.), км .................................... 400
Минимальная дальность обнаружения целей, км ........................................................................... 2,5
Дальность обнаружения малоразмерных низколетящих целей (высота ~300 м), км .................... 30-70
Максимальная дальность в зоне действия пассивных помех, км ..................................................... до 400
Уменьшение дальности обнаружения целей при действии
активных боковых помех (Rп =200 км., Pп =80 Вт/МГц) % .............................................................. <40
Середнеквадратичные ошибки определения координат целей в условиях отсутствия помех:
по дальности, м .............................................................................................................................. 100
по азимуту, град ............................................................................................................................. 0,4
по скорости, м/с .............................................................................................................................. 10
Разрешающая способность:
по дальности, км ............................................................................................................................. 0,7
по азимуту, град ............................................................................................................................. <6
Номинальная импульсная мощность зондирующих сигналов, кВт .................................................... 8
Время перестройки с одной фиксированной частоты на другую, с ................................................ <0,005
Расстояние до вынесенного пункта управления
функционированием РЛС (для РЛС «Малахит» - до выносного ИКО), м ........................................... 1000
Время наработки на отказ, ч ............................................................................................................. >2000
Время включения (выключения) РЛС, мин. ........................................................................................ 1,5 (0,40)
Время автоматического контроля работоспособности, с .................................................................. 53
Время развертывания (свертывания) РЛС с минимальным расчетом из 5 человек, мин ................... 53(58)
Мощность потребления РЛС, кВт ........................................................................................................ 6,325
Условия применения:
внешняя температура воздуха, °С ............................................................................................. - 40...+ 50
высота размещения над уровнем моря, м ....................................................................................... <3000
Обеспечение сопряжения с перспективными АКП ....................................................................... Обеспечено

Характеристики радиолокационных станций (РЛС) МАЛАХИТ заказать у производителя

• — Страна производитель: Украина
• — Бренд: МАЛАХИТ
