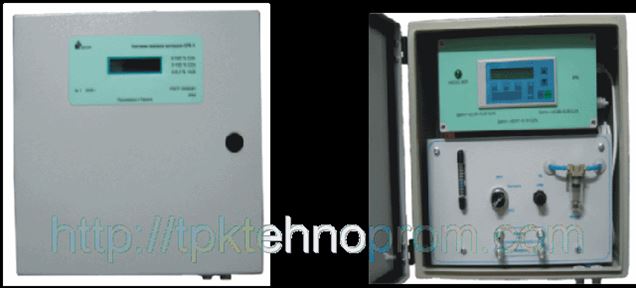

Система газового контроля СГК-1, Киев

СГК-1-Измерение объемной доли метана (СН4), диоксида углерода (СО2) и сероводорода (Н2S) -трехкомпонентной смеси в трубопроводе технологического оборудования

Система газового контроля СГК-1 Назначение

Непрерывное измерение объемной доли метана (СН4), диоксида углерода (СО2) и сероводорода (Н2S) -трехкомпонентной смеси в трубопроводе технологического оборудования и вывод информации на экран жидкокристаллического дисплея и во внешние цепи по стандартным каналам связи для соединения с системой высокого уровня.

Контролируемые газы

метан (СН4)

диоксид углерода (СО2)

сероводород (Н2S)

Применение

Биогазовые установки для переработки биоотходов, другие промышленные производства.

Достоинства

Простота в обслуживании

Удобный интерфейс для настройки

Компактность конструкции

Высокая точность

Комплектность

• комплект принадлежностей -1 компл.

• руководство по эксплуатации – 1 экз.

• формуляр – 1 экз.

Дополнительно

• По желанию заказчика в комплект поставки дополнительно могут входить поверочные газовые смеси

(ГСО-ПГС).

• Возможность расширения показаний в части измерения температуры анализируемой газовой среды.

• Возможность организации одновременно следующих выходных сигналов:

токовый (0-5 или 4-20мА) на каждый канал измерения,

релейный («Сухой контакт») на каждый канал измерения,

RS-485 Modbus (в комплекте с программным обеспечением) или стандартный интерфейс Profibus-DP,

Ethernet.

Технические характеристики Диапазоны измерений

от 0 до 100 % (СО2)

от 0 до 100 % (СН4)

от 0 до 0,2 % (Н2S)
Пределы допускаемой основной абсолютной погрешности ± 7 % (СО2)± 0,04 % (Н2S)
Способ подачи контролируемой среды Принудительный
Принципы измерений

Электрохимический (Н2S);

оптический (СН4 и СО2)
Способы крепления блока Щитовой; настенный
Выходной сигнал Цифровой (стандартный интерфейс PROFIBUS-DP)
Показания на дисплее Текущее значение концентрации одновременно всех контролируемых газов
Степень защиты блока/датчика IP54
Время прогрева 30 мин
Время установления значения выходного сигнала, не более 1 мин (Н2S) 40 с (СН4 и СО2)
Потребляемая мощность, не более 30 В·А
Рабочие условия эксплуатации:
Температура окружающей и контролируемой среды от 5 до 50 ºС
Относительная влажность от 30 до 80 %
Содержание механических примесей в контролируемом газе до 1 г/м3
Давление до 5 кПа (0,051 кгс/см2)
Питание (в зависимости от исполнения) ~ 220 В 50 Гц или = 24 (+3,6;-1,3) В
Габаритные размеры, не более 520х420х220 мм
Масса, не более 20 кг
