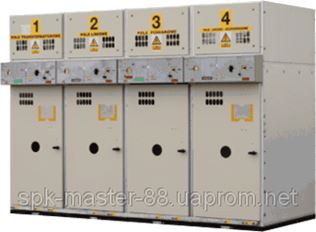

Распределительные устройства высокого напряжения ZPUE типа Rotoblok, Харьков

Данная разработка описывает современные закрытые распределительные устройства среднего напряжения типа "ROTOBLOK", предназначенные для распределения электроэнергии трехфазного переменного тока частотой 50 Гц, при номинальном напряжении 24 кВ, в токораспределительных промышленных и производственных сетях.

Распределительные устройства сконфигурированы из отдельных типовых ячеек с дифференцированной оснасткой. Представленная в данной разработке информация и технические данные дают возможность разработчику составить распределительное устройство из типовых ячеек. В случае возникновения необходимости использовать ячейки с нестандартной оснасткой или с измененными размерами, это необходимо согласовать с производителем.

Распределительное устройство типа "ROTOBLOK" - это двухсекционное закрытое распределительное устройство, в металлическом корпусе из алюцинковой жести, обеспечивающей эквипотенциальность, с отдельной системой сборных шин. Распределительное устройство оборудовано современной соединительной аппаратурой с воздушной изоляцией. имеет раздельные отсеки: сборных шин и кабельную, а дугозащитный вариант изготовления обеспечивает высокую безопасность обслуживания.

Распределительные ячейки: "ROTOBLOK" имеют следующие свойства:

• небольшие внешние размеры относительно номинального напряжения, установленного уровня изоляции, номинального тока сборных шин и токов короткого замыкания (ширина ячейки 700 мм приноминальном напряжении 24 кВ),
• двухсекционная конструкция ячеек обеспечивает отделение шин главной цепи от части, используемой для подключения кабелей питания,
• высокая надежность работы,
• длительный период работы, без затруднительного техобслуживания, связанный с использованием современных приводов и медных шинных соединений,
• высокая коррозионная стойкость, конструкция распределительного устройства изготовлена из жести, покрытой антикоррозионным слоем сплава алюминия и цинка,
• универсальность при создании разных систем распределительных устройств с учетом произвольного количества ячеек,
• применение современной, надежной соединительной аппаратуры, разъединители и отключатели типа GTR,
• возможность установить распределительное устройство в вертикальном положении около стены позволяет рационально использовать площадь коммутаторной, что особенно важно при модернизации и расширении существующих коммутаторных,
• простой и быстрый доступ к оснастке распределительного устройства для контроля и| техосмотра,
• простое обслуживание.
• Высокая безопасность достигается благодаря:
• Применению дуговой защиты, которая предохраняет от внутренних коротких замыканий,
• усиленной конструкции ячеек (корпусы, замки, петли),
• механическим и электромагнитным блокировкам, предохраняющим от | шибочного подключения и защищающим от прикосновения к элементам,| находящимся под напряжением,
• использованию контрольных систем, сигнализирующих, механических и электрических индикаторов положения и смотровых стекол, позволяющих наглядно определить положение движущихся элементов.
• возможности выключения разъединителя без использования ключа управления.

Расчет комплектации и стоимости по опросному листу.

Характеристики распределительных устройств высокого напряжения ZPUE типа Rotoblok

• — Страна производитель: Польша
