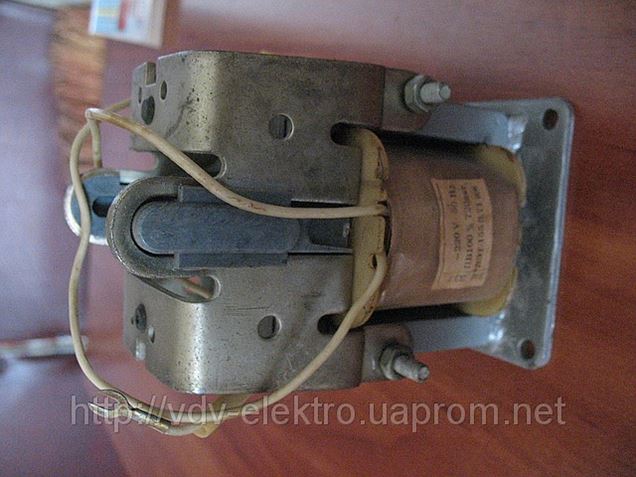

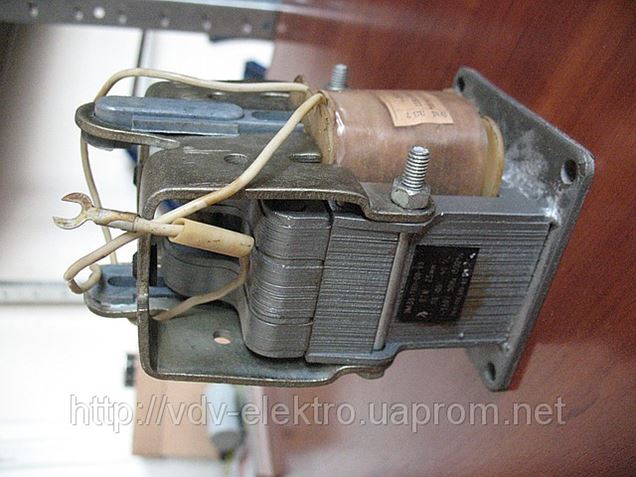

Электромагниты ЭМ 33 ЭМ 33-71111, ЭМ 33-73111.....

Данные электромагниты предназначены для дистанционного управления гидравлическими, пневматическими и другими исполнительными механизмами различного промышленного назначения.
Электромагниты ЭМ-33 выпускаются тянущего и тянуще-толкающего типа.

ПОДРОБНОЕ ОПИСАНИЕ НА САЙТЕ WWW.VDV-ELEKTRO.COM.UA

Структура условного обозначения электромагнитов вида ЭМ:

ХХ ХХ - Х Х Х Х Х - ХХ ХХХХ

(1)(2)(3)(4)(5) (6)(7)(8) (9)(10) (11)

1. Буквенное обозначение вида аппарата: ЭМ.
2. Двузначное число. Условное обозначение номера серии: 33.
3. Разделительный знак «-».
4. Условное обозначение габарита электромагнита: 3,4,5,6,7,8.
5. Условное обозначение рода тока: 1 – переменный.
6. Условное обозначение исполнения электромагнита по способу воздействия на исполнительный механизм: 1 – тянущее; 3 – толкающее и тянущее.
7. Условное обозначение режима работы (величина относительной продолжительности включения), %: 1 – ПВ=100%;40%: 6 – ПВ=15%.
8. Условное обозначение конструктивного исполнения катушки: 1 – с гибкими выводами; 4 – с контактными зажимами.
9. Разделительный знак «-».
10. Двузначное число. Условное обозначение степени защиты по ГОСТ 14255: 00 – IP00; 20 – IP20.
11. Буква (буквы) и цифра. Условное обозначение вида климатического исполнения и категории размещения по ГОСТ 15150: У3, Т3, УХЛ4.
