Трансформатор масляный силовой ТМ-1000/10 или 6 /0,4, Запорожье
Описание товара
Краткие характеристики: Тип — ТМ Мощность 1000 кВА Класс напряжения 6-10 кВ Группа соединения обмоток Y/Yh-0; Д/Yh-11; Y/Zh-11
Трехфазные силовые масляные трансформаторы предназначены для преобразования электрической энергии в сетях энергосистем, а также для питания различных потребителей в сетях переменного тока частотой 50 Гц.
Трансформаторы пригодны для внутренней и наружной установки и для работы в следующих условиях:
- высота над уровнем моря до 1000 м;
- в районах с умеренным и холодным климатом УХЛ 1;
- рабочий диапазон температур от -60 °С до +40 °С.
Трансформаторы не пригодны для работы в следующих условиях:
- во взрывоопасной и агрессивной среде (содержащей газы, испарения, пыль повышенной концентрации и др.);
- при вибрации и тряске;
- при частых включениях со стороны питания.
В трансформаторах предусмотрена возможность регулирования напряжения – 5 ступеней с диапазоном регулирования ±2х2,5% от номинального. Вид регулирования - ПБВ (переключение без возбуждения). Переключение трансформатора на другую ступень регулирования производится в ручном режиме в отключенном состоянии.
Трансформаторы комплектуются:
- маслоуказателем для контроля уровня масла в баке;
- термометром типа "ТКП" (для трансформаторов мощностью 1000 кВА и более);
- газовым реле для визуального контроля выделившегося газа, а также для отбора пробы масла (для трансформаторов мощностью 1600 кВА и более);
- устройством для перекатки в продольном и поперечном направлении (для трансформаторов мощностью 1000 кВА и более);
- зажимами контактными для подключения трансформатора со стороны низшего напряжения (для трансформаторов мощностью 630 кВА и более).
По требованию заказчика комплектация, перечисленная выше, может быть изменена.
Трансформаторы состоят из активной части, крышки и сварного
прямоугольного бака. На крышке расположены вводы ВН и НН, привод
переключателя, расширитель с маслоуказателем.
Активная часть состоит из магнитопровода с обмотками, нижних и
верхних ярмовых балок, переключателя ответвлений обмоток. Магнитная
система трансформатора стержневого типа собирается из холоднокатаной
электротехнической стали.
Конструкция обмоток трансформатора – цилиндрическая.
Над активной частью установлен переключатель, к неподвижным контактам
которого присоединены регулировочные отводы обмоток ВН.
Трансформаторы соответствуют ГОСТ 11677.
Комплектность
В комплект поставки входят:
- трансформатор, шт. - 1;
- паспорт, экз. - 1;
- инструкция по эксплуатации, экз. - 1.
Гарантийные обязательства
Предприятие изготовитель гарантирует нормальную работу трансформаторов при соблюдении правил транспортирования, хранения, монтажа и эксплуатации и наличии всей нормативно-технической документации.
Гарантийный срок эксплуатации трансформаторов исчисляется с момента ввода в эксплуатацию и составляет 36 месяцев, но не более 42 месяцев с его момента приобретения.

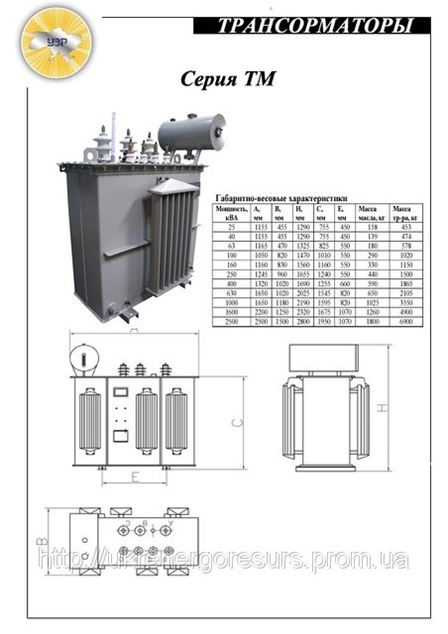

Спецификацияtm_gch.pdf
Характеристики трансформатора масляного силового ТМ-1000/10 или 6 /0,4
- — Страна производитель: Украина
- — Тип: ТМ, ТМг, ТМз
- — Мощность: 1000 кВА
- — Класс напряжения ВН: 6кВ. - 10кВ.
- — Класс напряжения НН: 0,23кВ; 0,4кВ; 0,69
- — Схема и группа соединения обмоток: Y/Yh-0; Д/Yh-11; Y/Zh-11
- — Год изготовления: 2013 г.
- — Гарантия: 36 мес.
