Подстанции трансформаторные комплектные КТПГС-100...1000/10(6)/0,4 У1 (для городских сетей), Хмельницкий

Цена: Цену уточняйте
за 1 ед.

Компания Компания Комплекс ЭлектрО (Хмельницкий) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Подстанции трансформаторные комплектные КТПГС-100...1000/10(6)/0,4 У1 (для городских сетей), расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.

Описание товара

Подстанции трансформаторные комплектные для городских сетей проходного и тупикового типа – КТПГС мощностью 100 – 1000 кВА, напряжением ВН 6 или 10 кВ.

Подстанции трансформаторные комплектные для городских сетей проходного и тупикового типа – КТПГС мощностью 100 – 1000 кВА, напряжением ВН 6 или 10 кВ и напряжением НН 0,4 кВ предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50Гц в системах с глухозаземленной нейтралью трансформатора на стороне низкого напряжения. КТПГС предназначены для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом (от -45°С до +40°С).

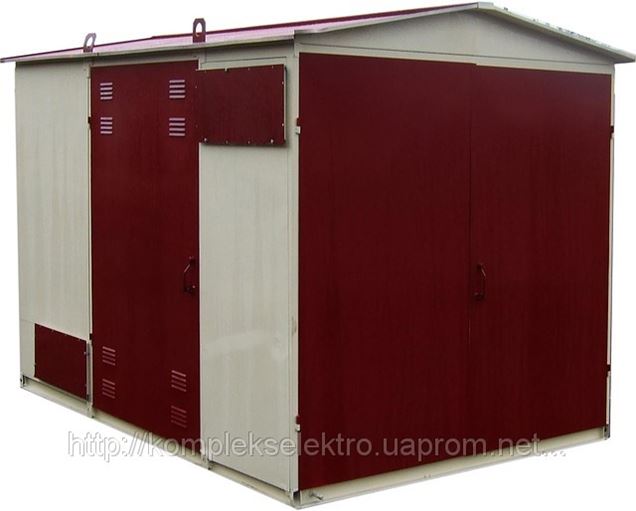

КТПГС поставляются в металлической кабине (2КТПГС - в двух кабинах), с вмонтированным в неё силовым трансформатором, шкафами УВН, РУНН, шкафом уличного освещения (по заказу). По желанию заказчика в качестве шкафов УВН и РУНН могут устанавливаться ячейки КСО и панели ЩО, габариты подстанции при этом уточняются при разработке.

В шкафу УВН установлены выключатели нагрузки ВН-РА с пружинно-рычажным приводом. В шкафу РУНН установлены рубильники-предохранители (по желанию заказчика - автоматические выключатели), имеется общий учет электроэнергии и учет электроэнергии уличного освещения.

Высоковольтные вводы - кабельные, по заказу поставляется воздушный ввод (один или два) выводы оходящих линий НН - кабельные.

Вид климатического исполнения У1 по ГОСТ15150.

Нормальная работа КТП обеспечивается при следующих условиях:

  1. высота над уровнем моря - не более 1000 м;

  2. окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах;

  3. скорость ветра до 36 м/с (скорость напора ветра до 800 Па);

  4. тип атмосферы – II по ГОСТ15150.

Пример заказа однотрансформаторной КТП мощностью 630 кВА напряжением сети 6 кВ кабельный ввод ВН и кабельный ввод НН:

КТПГС-630/6/0,4 У1 (к/к).

Пример заказа двухтрансформаторной КТП мощностью 250 кВА напряжением сети 10 кВ воздушнные ввода ВН и кабельные вводаНН:

2КТПГС-250/10/0,4 У1 (в/к).

Основные технические параметры КТП

Мощность КТП, кВА

Номинальный ток отходящих линий, А

Масса с трансформатором кг

линия №1

линия №2

линия №3

линия №4

линия №5

линия №6

линия №7

линия №8

100

40

100

100

-

-

-

-

-

3350

160

100

100

160

-

-

-

-

-

3600

250

100

100

250

250

-

-

-

-

3900

400

100

100

250

250

400

400

-

-

4700

630

100

100

100

100

250

250

400

400

4900

1000

100

100

100

250

250

250

400

400

6600

По требованию заказчика возможна замена автоматических выключателей на отходящих линиях.
